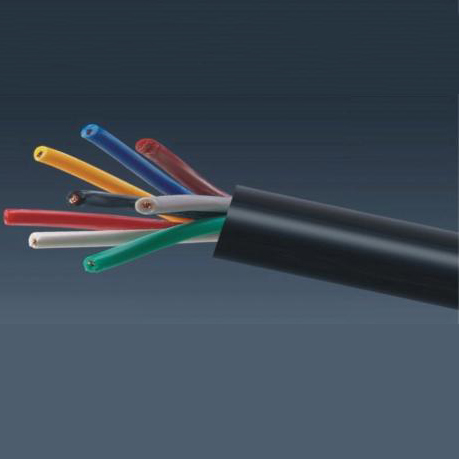

- 商品名稱：GB/T9330-2008系列控制電纜
- 添加時間：2019-10-21 16:40:21
- 推薦度：
控制電纜 | |
1、執行標準： |
4、控制電纜型號M稱及使用范圍 | ||
| 序號型號產品M稱主要使用范圍1KVV銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜適用于弱電控制系統或強電磁場干擾區2KVVP銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜3KVVP2銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜4KVV22銅芯聚氯乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜5KVVR銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜6KVVRP銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜7KVVP2-22銅芯聚氯乙烯J緣聚乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜8KYJV銅芯交聯聚乙烯J緣聚氯乙烯護套控制電纜具有優良的電氣性能耐化學腐蝕,適用于負載大,環境惡劣的場所9KYJVP銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜10KYJVP2銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜11KYJV22銅芯交聯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜12KYJVR銅芯交聯聚乙烯J緣聚氯乙烯護套控制軟電纜13KYJVRP銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜14KYJVP2-22銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜15ZR-KVV銅芯聚氯乙烯J緣及護套阻燃控制電纜燃燒時不延燃，適用于有防火要求場合16ZR-KVVP銅芯聚氯乙烯J緣及護套銅絲編織屏蔽阻燃控制電纜17ZR-KVVP2銅芯聚氯乙烯J緣及護套銅帶屏蔽阻燃控制電纜18ZR-KVV22銅芯聚氯乙烯J緣及護套銅帶鎧裝阻燃控制電纜19ZR-KVVR銅芯聚氯乙烯J緣及護套阻燃控制軟電纜20ZR-KVVRP銅芯聚氯乙烯J緣及護套銅絲編織屏蔽阻燃控制軟電纜21ZR-KVVP2-22銅芯聚氯乙烯J緣及護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜22KYV銅芯聚乙烯J緣聚氯乙烯護套控制電纜J緣電阻高，防水性強，較好的耐寒性，適用于敷設環境溫度低，潮濕的場合23KYVP銅芯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜24KYVP2銅芯聚乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜25KYV22銅芯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜26KYV32銅芯聚乙烯J緣聚氯乙烯護套細鋼絲鎧裝控制電纜27KYVR銅芯聚乙烯J緣聚氯乙烯護套控制軟電纜28KYVRP銅芯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜29KYVP2-22銅芯聚乙烯J緣聚乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 | ||
5、控制電纜生產范圍 | |
| 型號額定電壓 V標稱截面mm20.751.01.52.54610芯數KVV KVVP450/7502-612-142-10KVVP24-614-144-10KVV227-614-614-144-10KVVR4-61------KVVRP4-614-48------KVVP2-222-614-144-10KYJV KYJVP2-612-142-10KYJV227-614-614-144-10KYJVP24-614-144-10KYJVR4-61------KYJVRP4-614-48------ |
6、控制電纜技術指標 | ||
| 項目技術指標20℃直流電阻截面0.5mm20.75mm21.0mm21.5mm22.5mm24.0mm26mm210mm2鍍層不鍍錫鍍錫不錫鍍鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫不鍍錫鍍錫A、B類-----24.524.818.118.212.112.27.417.564.614.703.083.111.831.84R類39.04026.026.719.520.013.313.77.988.21------------------試驗電壓3000V/5min阻燃性能符合標準GB12666-90 | ||
J緣線芯標志 | |
本廠可提供的色標有白、紅、黑、黃、藍、綠、橙、灰、棕、紫十種。 | |
交聯性能指標 | ||
| 項目單位性能指標執行標準空氣溫度℃200±3GB/T2951.5-97處理條件載荷時間min15機械應力N/cm220負載下伸長率 大%175冷卻后伸長率 大%15 | ||
屏蔽控制電纜屏蔽抑制系數 | ||
| 型號KVVPKVVP2KVVRPKVVRP2KVVP2-22KVVP3屏蔽抑制系數≤0.010.010.010.010.0050.06 |
一、標準采用企業標準。氟塑料耐高溫控制電纜使用條件，環境溫度-60～275℃，額定電壓U。/U：450/750V，小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。1、產品用途：本產品適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路。電纜有耐高溫、耐堿、耐油、耐氧化劑等特性。電纜線芯長期允許工作溫度為-40℃--+200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用低溫度為-55℃。
二、聚乙烯J緣控制電纜：產品特點及用途適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
三、聚氯乙烯J緣控制電纜：本產品執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯J緣，聚氯乙烯護套控制電纜。
四、控制電纜：采用企業標準：阻燃耐火特性試驗執行GB12666-90要求產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
五、控制電纜 型號說明
非屏蔽型號 | 型號M稱說明 |
KVV | 銅芯聚氯乙烯J緣聚氯乙烯護控制電纜 |
KVVR | 銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜 |
KYJV | 銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜 |
KYJVR | 銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜 |
KGG | 銅芯硅橡膠J緣硅橡膠護套控制電纜 |
KGGR | 銅芯硅橡膠J緣硅橡膠護套控制電軟纜 |
KFF | 銅芯氟塑料J緣氟塑料護套耐高溫控制電纜 |
KFFR | 銅芯氟塑料J緣氟塑料護套耐高溫控制軟電纜 |
KFG | 銅芯氟塑料J緣硅橡膠護套耐高溫控制電纜 |
KFGR | 銅芯氟塑料J緣硅橡膠護套耐高溫控制軟電纜 |
KFV | 銅芯氟塑料J緣聚氯乙烯護套耐高溫控制電纜 |
KFVR | 銅芯氟塑料J緣聚氯乙烯護套耐高溫控制軟電纜 |
帶屏蔽型號 | 型號M稱說明 |
KVVP | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制電纜 |
KVVP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜 |
KVVP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制電纜 |
KVVRP | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制軟電纜 |
KVVRP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制軟電纜 |
KVVRP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制軟電纜 |
KYJVP | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制電纜 |
KYJVP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制電纜 |
KYJVP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制電纜 |
KYJVRP | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制軟電纜 |
KYJVRP2 | 銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制軟電纜 |
KYJVRP3 | 銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制軟電纜 |
KFFP | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制電纜 |
KFFP2 | 銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制電纜 |
KFFP3 | 銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制電纜 |
KFFRP | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制軟電纜 |
KFFRP2 | 銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制軟電纜 |
KFFRP3 | 銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制軟電纜 |
KGGP | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制電纜 |
KGGP2 | 銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制電纜 |
KGGP3 | 銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制電纜 |
KGGRP | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制軟電纜 |
KGGRP2 | 銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制軟電纜 |
KGGRP3 | 銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制軟電纜 |
KFGP | 銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制電纜 |
KFGP2 | 銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制電纜 |
KFGP3 | 銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制電纜 |
KFGRP | 銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制軟電纜 |
KFGRP2 | 銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制軟電纜 |
KFGRP3 | 銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制軟電纜 |
KFVP | 銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制電纜 |
KFVP2 | 銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制電纜 |
KFVP3 | 銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制電纜 |
KFVRP | 銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制軟電纜 |
KFVRP2 | 銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制軟電纜 |
KFVRP3 | 銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制軟電纜 |
鎧裝型號 | 型號M稱說明 |
KVV22 | 銅芯聚氯乙烯J緣聚氯乙烯護鋼帶鎧裝控制電纜 |
KVVP22 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝控制電纜 |
KVV32 | 銅芯聚氯乙烯J緣聚氯乙烯護鋼絲鎧裝控制電纜 |
KVVP32 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜 |
KYJV22 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋼帶鎧裝裝控制電纜 |
KYJVP22 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝裝控制電纜 |
KYJV32 | 銅芯聚氯乙烯J緣聚氯乙烯護套鋼絲凱裝控制電纜 |
KYJVP32 | 銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜 |
KFF22 | 銅芯氟塑料J緣氟塑料護套耐鋼帶鎧裝高溫控制電纜 |
KFFP22 | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽鋼帶鎧裝耐高溫控制電纜 |
KFF32 | 銅芯氟塑料J緣氟塑料護套耐鋼絲鎧裝高溫控制電纜 |
KFFP32 | 銅芯氟塑料J緣氟塑料護套銅絲屏蔽鋼絲鎧裝耐高溫控制電纜 |
KGG22 | 銅芯硅橡膠J緣硅橡膠護套鋼帶鎧裝控制電纜 |
KGGP22 | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽鋼帶鎧裝控制電纜 |
KGG32 | 銅芯硅橡膠J緣硅橡膠護套鋼帶絲裝控制電纜 |
KGGP32 | 銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽鋼絲鎧裝控制電纜 |
KFG22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝耐高溫控制電纜 |
KFGP22 | 銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝銅絲屏蔽高溫控制電纜 |
KFG32 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝耐高溫控制電纜 |
KFGP32 | 銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝銅絲屏蔽高溫控制電纜 |
KFV22 | 銅芯氟塑料J緣聚氯乙烯護套鋼帶鎧裝耐高溫控制電纜 |
KFVP22 | 銅芯氟塑料J緣聚氯乙烯護套鋼帶鎧裝銅絲屏蔽高溫控制軟電纜 |
KFV32 | 銅芯氟塑料J緣聚氯乙烯護套鋼絲鎧裝耐高溫控制電纜 |
KFVP32 | 銅芯氟塑料J緣聚氯乙烯護套鋼絲鎧裝銅絲屏蔽高溫控制軟電纜 |
六、控制電纜 導體類型及電阻
導體標稱截面 | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 20℃時導體直流電阻Ω/km | 20℃時導體直流電阻Ω/km |
mm2 | A | B | R | A、B | R |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
七、控制電纜 規格
2×0.75 | 4×4 | 8×1.5 | 14×0.75 | 24×1.5 | 44×1.5 |
2×1.0 | 4×6.0 | 8×2.5 | 14×1.0 | 24×2.5 | 44×2.5 |
2×1.5 | 5×0.75 | 8×4 | 14×1.5 | 27×0.75 | 48×0.75 |
2×2.5 | 5×1.0 | 8×6 | 14×2.5 | 27×1.0 | 48×1.0 |
2×4.0 | 5×1.5 | 10×0.75 | 14×4 | 27×1.5 | 48×1.5 |
2×6.0 | 5×2.5 | 10×1.0 | 14×6 | 27×2.5 | 48×2.5 |
3×0.75 | 5×4 | 10×1.5 | 16×0.75 | 30×0.75 | 52×0.75 |
3×1.0 | 5×6 | 10×2.5 | 16×1.0 | 30×1.0 | 52×1.0 |
3×1.5 | 7×0.75 | 10×4 | 16×1.5 | 30×1.5 | 52×1.5 |
3×2.5 | 7×1.0 | 10×6 | 16×2.5 | 30×2.5 | 52×2.5 |
3×4.0 | 7×1.5 | 12×0.75 | 19×0.75 | 37×0.75 | 61×0.75 |
3×6.0 | 7×2.5 | 12×1.0 | 19×1.0 | 37×1.0 | 61×1.0 |
4×0.75 | 7×4 | 12×1.5 | 19×1.5 | 37×1.5 | 61×1.5 |
4×1.0 | 7×6 | 12×2.5 | 19×2.5 | 37×2.5 | 61×2.5 |
4×1.5 | 8×0.75 | 12×4 | 24×0.75 | 44×0.75 | 2*10 |
4×2.5 | 8×1.0 | 12×6 | 24×1.0 | 44×1.0 | 2*16 |
